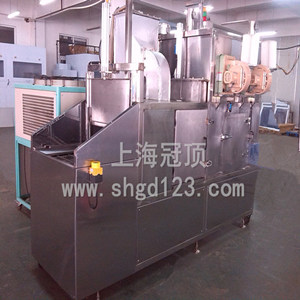

隧道烘箱規格要求及配置

(1)烘干爐部門形狀尺寸:長6~10米，外寬0.95米，網帶鏈條寬0.55米總高1.5米，出料部門長0.5米，烘干部門長Y米，進料部門長0.5米,線體大梁和箱體外殼采用2.0㎜厚冷板折彎而成，整機外殼高溫靜電噴塑或油漆，機架用40×80㎜方通焊接而成，機架兩側封板,配16㎜調節腳杯。

(2)內膽分二~三段爐腔，每段爐腔為2.5米,爐腔總長Y米.雙層內膽材質均采用1.2㎜厚SUS#304鏡面不銹鋼板制作,爐腔總高0.44米,進料口凈高度0.2米,設可調節檔板,可調節上下高度,中間100㎜厚高溫硅酸隔熱巖棉,網帶底部配有高溫隔熱層。使?fàn)t體外部不燙手.頂部配有進氣口和排氣口閥門,可調節室內空氣流量,便溫度更加平均.每段爐蓋均可獨立翻起打開.便于爐內的清潔。

(3)電器部門:電源380V，30A，功率13KW，采用1P愛德利變頻器變頻調速, 配愛德力0.75KW調速電機一臺,奧克力牌80型減速牙箱，速比為1:120,配傳動齒輪和傳動鏈條,傳動速度0.1至1米/分鐘任意可調,配獨立的控制系統,每相都配有電流顯示表,可監控發燒管的工作情況,每段爐腔配運風馬達二臺，配八寸半運風風輪，共計：四臺運風馬達，每臺0.37KW.使?fàn)t內溫度更加平均；每段爐腔內裝有不銹鋼散熱片式發燒管9條，共計18條,每條500W平均分布在配在爐腔內部,底部配有隔熱層，使?fàn)t外溫度不燙手(溫度在50度以下)并裝有線槽。
